J61H/Y焊接截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：有效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：多條生產流水線，充足的備貨，縮短了交貨期！

銷售：021-32051999
銷售：021-32050777
傳真：021-66099555

詳情介紹

產品介紹
服務承諾
訂貨流程

焊接截止閥適用于公稱壓力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

焊接截止閥結構特點

1、產品設計制造按 E101 和 JB/T3595-93 標準的規定，結構合理，性能優良，造型美觀。

2、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。

3、閥瓣、閥座的密封面采用司太立（ stellite ）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

4、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

5、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

7、電動截止閥配有 DZW 系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。

焊接截止閥標準規范

設計與制造：E101,JB/T3595-93

壓力溫度：E101,JB/T3595

結構長度：E101

對焊連接尺寸：GB/T15198.3-95

檢驗與實驗：GB/T13927-92

焊接截止閥主要性能參數

產品型號	公稱壓力	試驗壓力		工作壓力			工作溫度(℃)	適用介質
產品型號	公稱壓力	殼體強度	密封	P54	P55	P57	工作溫度(℃)	適用介質
J61H/Y-100	10	15	11				≤450	水、蒸汽、油品
J61H/Y-200	20	30	22
J61H/Y-250	25	38	28
J61H/Y-320	32	48	36
J61Y-P54/100V		30	22	10			≤540	蒸汽
J61Y-P54／140V		38	28	14
J61Y-P54／170V		48	36	17	10
J61Y-P55／100V		38	28		14		≤555
J61Y-P55／140V		48	36		17
J61Y-P55／170V		53	39			10
J61Y-P57／100V		48	36			14	≤570
J61Y-P57／140V		55	40			17
J61Y-P57／170V		60	44

焊接截止閥主要零件材料

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固體
J61H型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	碳鋼鉬鋼
J61Y型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼化	25	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	碳鋼鉻鉬鋼
J61Y-P54型	ZG20CrMolV 12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61Y-P55型	ZG25CrMol V12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12C r1MolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61Y-P57型	ZGl5CrMolV 12CrlMolV	12CrlMolV	20CrMol V25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼

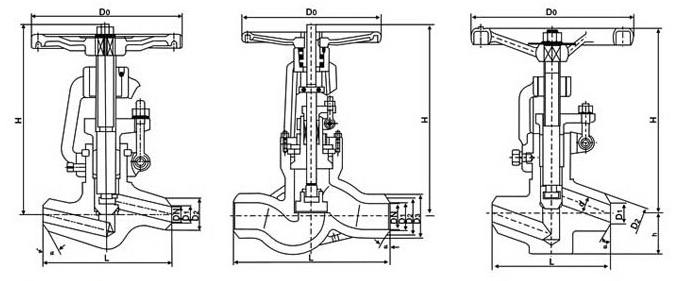

截止閥

焊接截止閥主要外形尺寸

公稱通徑DN	主要外形尺寸和連接尺寸							重量
公稱通徑DN	L	D1	D2	D3	α	H	D0	重量
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	40°	185	140	2.8
15	170	17	36	40°	247	200	7.5
20	170	22	42	40°	248	200	9
25	170	26	42	40°	248	240	9.5
32	170	31	44	40°	248.5	280	15
50①	250	50	82	32°	450	320	60
50②	350	50	82	32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32°	755	500	178.5
注：DN50為兩種型號。
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10	120	12	28	40°	189	140	3
15	170	17	40	40°	250	200	9
20	170	22	46	40°	252	200	11
25	170	26	46	40°	254	240	13
32	170	31	49	40°	254	280	17
50①	250	50	90	32°	453	320	68
50②	350	50	90	32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	17	148	170	32°	761	500	165

良好的品質、優良的服務奇高為你創造更多價值！

“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題?！捌娓摺眹栏癜凑?span lang="EN-US">IS09001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：

產品標準：

產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務：

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務：

守信合同，及時供貨，隨時保持與客戶聯系。對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除

售后服務：

1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。

2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。

4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。

1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：

a、結構長度；

b、連接形式；

c、公稱直徑、全通徑、縮徑、管道尺寸；

d、運行介質及溫度、壓力范圍；

e、試驗、檢驗標準及其他要求

2、本廠可根據客戶特定要求配置各類驅動裝置。

3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。

4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。

訂單流程：

1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141

2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。

訂貨須知：
