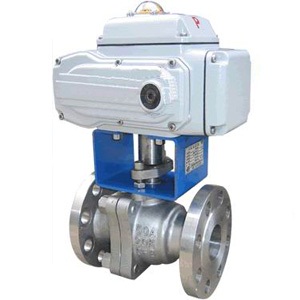

電動O型切斷球閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
電動O型切斷球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
電動O型切斷球閥 執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動O型切斷球閥 規格參數
CH系列執行機構技術參數 | 閥體參數 | |||
電源 | AC200/220V，50/60Hz | 公稱通徑 | DN10～300mm | |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 | |
保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
環境溫度 | -30°～60° | 可調范圍 | DN10-80 | DN100-300 |
250:1 | 350:1 | |||
手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |
限位 | 電氣、機械二重限位 | 死區 | ≤1% | |
防護等級 | 相當于IP-65 | 回差 | ≤1% | |
位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
驅動電機 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
進線接口 | PE1/2〞進線線鎖 | |||
CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的準確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用的電子制動電路并附加機械阻尼裝置清理慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
電動O型切斷球閥 技術參數性能
試驗壓力 | 公稱壓力（Mpa） | 壓力級 | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||
電動O型切斷球閥 主要零件材料
零件名稱 | 材 料 | ||||||
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M |
球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | ||||||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 | ||
電動O型切斷球閥 理想流量特性表
公稱通徑 | 不同開度角下的KV值 | ||||||||
溫度 | 10° | 20° | 0° | 40° | 50° | 60° | 70° | 80° | 90° |
50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
100 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |

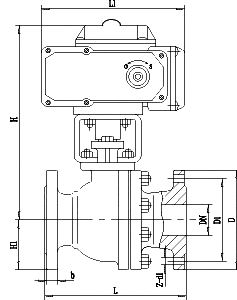

電動O型切斷球閥 外形尺寸
公稱壓力DN | L | D | H | L1 | D1 | b | Z-d1 | H1 |
壓力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | |||
15 | 130/130/140 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 |
20 | 140/140/150 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 |
25 | 150/150/165 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 |
32 | 165/165/180 | 135 | 354 | 208 | 100 | 16/16/18 | 4-18 | 68 |
40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/16/18 | 4-18 | 73 |
50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 |
65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 |
80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 |
100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 |
125 | 320/320/360 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 |
150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 |
200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 |
250 | 630 750 | 405 470 | 545 | 380 | ||||
300 | 750 870 | 460 530 | 580 | 380 |
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題。“奇高”嚴格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
